半自动剥皮打端机

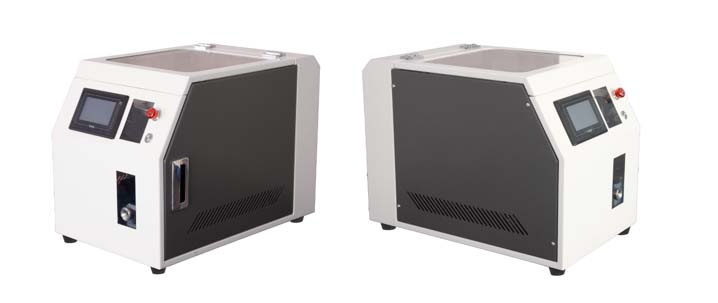

DJW-4.0+T管形剥皮扭线打端机0.3平方专用

DJW-4.0+T管形剥皮扭线打端机0.3平方专用

  • 所属分类:半自动剥皮打端机
  • 浏览次数:39
  • 二维码:
  • 时间:2018-04-12
  • 视频简介
  • 技术参数

一、产品特点

1、HMI界面操作

2、气动、电动相配合多样化。

3、整体封闭式外观设计。

4、机器动作灵活性强,安全操作。

5、机械机构紧凑。

6、无需更换压接模具。

7、自动触发启动,快捷方便。

8、生产效率高的优点。(约三秒1条)

二、机器功能简要

本机为操作人员着想,性价比高、高质量自动化的管型预绝缘端子压接机。

实现一体化全自动化,振动盘供料,剥皮,扭线,穿端子,压接”不同压接规格,无需要更换压接模具。

触摸屏操作、电动调整、设定参数保存,可直接调用。

自动供料,省力省时,更换规格只需简单调整,方便快捷。

喇叭口型放线,全封密外形设计,安全操作,减低受伤可能性。

专业技术研发,高品质打造,增加效率减少成本。

三、设备细节

名称

品牌

主控制板

(自主)

触摸屏

金玺智控

U型光电开关

松下

光纤检测

松下

电源开关

讴歌

急停开关

讴歌

磁性开关

艾奇诺

步进驱动

(精密驱动板)

步进电机

安川电机

低压电源

(双电源模块)

电磁阀

亚德客

气缸(部分)

亚德客

轴承

NSK

直线轴承

MISUMI

pro 拷贝.jpg


设备参数及配置

项    目

规  格 / 内 容

名    称

管型预绝缘端子压接机

型    号

DJW-4.0+T管形剥皮扭线打端机

控制方式

人机介面、电子控制、气动控制。

运行模式

自动触发运行和手动操作。

线号规格

适合BVR多股软线和硬线通用0.25线配0.3的管形端子专机专用。

端子规格

管型预绝缘端子,绝缘体(圆形)长度7.5mm以内、导体长度10mm 以内。

压接形状

四边形压接(仿方形)

更换产品

人工更换相关治件、调整振动盘和电动记忆调整。

生产能力

2.5s/根线 (视为机器单次运行周期)。

检测项目

端子有无检测、右侧安全门开启检测。

电    源

外部输入电源AC220V   50/60Hz    10A ;内部电源DC24V、DC12V 。

气    源

0.6-0.8Mpa(请使用稳定清洁干燥气源,接入气源要保持不低于0.6 Mpa)。

工作温度

10~25℃(机器使用周围温度)。

工作湿度

30~80%HR (不可结露)。

外形尺寸

W350mm×L450mm×H400mm  (不含凸出物)。

重    量

约40KG 。
